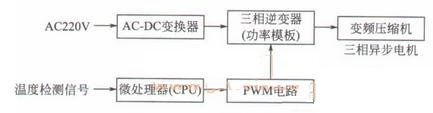

上文介紹過變頻電冰箱直流變頻原理，這次介紹下變頻電冰箱交流變頻原理。交流變頻器主要由AC-DC變換器（整流、濾波電路）、二相逆變器inverter、PWM電路構成，如下圖所示。
首先，AC-DC變換器將220V市電電壓變換為310V左右的直流電壓，為二相逆變器供電，三相逆變器在PWM電路產生的PWM脈沖作用將310V直流電壓變換為交流電壓。PWM電路輸出的PWM脈沖的占空比大小受微處理器的控制：）這樣，通過微處理器的控制，逆變器就可為壓縮機提供頻率可變的交流電壓，實現壓縮機轉速的控制。
在變頻過程中，電冰箱的制冷能力與負荷相適應，安裝在箱內的溫度傳感器產生的溫度檢測信號通過微處理器運算后，產生運轉頻率控制信號。這個信號就可改變PWM電路輸出的PWM脈沖的占空比，相繼改變了三相逆變器輸出電壓的頻率，使壓縮機（三相異步電機）在箱內溫度高時高速運轉，快速制冷；在箱內溫度較低時低速運轉，以維持箱內溫度，從而實現了壓縮機的變頻控制。
